技术信息

光纤的原理

光纤运用了“光从折射率高的物质入射到折射率低的物质时,入射光的角度如果没有超过临界角,那么就会在临界面上反复进行全反射”这一现象。

塑料光纤是由高折射率的核心(芯)以及其同心圆外侧覆盖低折射率包层的部分构成,从光纤一端入射的光在核芯和包层的镜界面反复进行全反射的同时被传输到另一端。

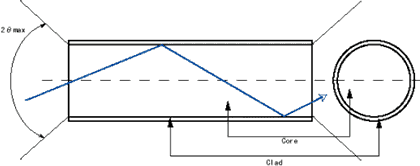

下图所示的光纤被称作折射率阶跃(SI)型光纤。

传输损失(导光损失)

塑料光纤的光透特性,如下图所示,根据波长会有所不同。
由于PMM-A的光透特性,570nm和650nm附近的波长下有传输损失的极小值。

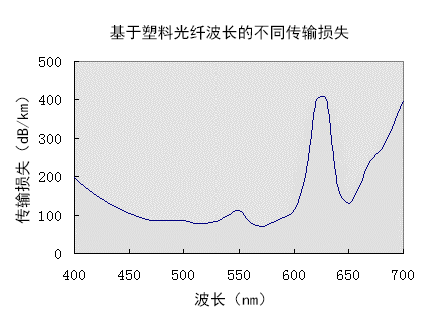

基于塑料光纤波长的不同传输损失

Sample fiber
Measurement: 52-2m cut-back method Incidental angle:0.15 rad.
